日本VENN閥天疏水閥 上海代益閥門授權代理日本閥天VENN蒸汽疏水閥，日本閥天VENN蒸汽疏水閥，日本閥天VENN螺紋蒸汽疏水閥，日本閥天VENN法蘭蒸汽疏水閥，日本閥天VENN球墨鑄鐵蒸汽疏水閥，AK1H日本閥天VENN螺紋疏水閥，AK2H日本閥天VENN法蘭蒸汽疏水閥。 VENN 疏水閥選型目錄 日本VENN 疏水閥技術特點： VENN 恒溫式疏水閥，如VENN AT-6，VENN AT-6F型等：可在飽和蒸汽溫度下降10℃的情況下將水排出，不會(huì )造成蒸汽排出時閥振動的情況，從而達到節能要求。由于熱電偶的波紋管材料采用SUS316L制成，具有高度的耐腐蝕性和耐久性的性能�？伤�、垂直、橫向安裝。還有用于寒冷地區的不凍結閥�！� VENN 吊桶式疏水閥，如VENN AK-5，VENN AK-1H，VENN AK-2H型等：切實分離氣體和水份，使由蒸汽夾雜而產生的損失為零。整體結構都安裝了上蓋，保養管理便利。內藏過濾器，配管空間和設備費用更合理。 VENN 浮球式疏水閥，如VENN AF11H，VENN AF11HF型等：采用熱偶式空氣排放閥，縮短預熱時間，防止空氣障礙。不論冷凝水的產生量多少，起動動作穩定。無蒸汽泄漏，大排量，節能型，最適用于熱管機器和大量產生冷凝水的設備機械。 日本VENN閥門是專門生產自動閥的廠家, 自1902年創(chuàng )業以來, 始終以追求 "創(chuàng )造具有價值的產品" 作為公司的發展目標。 將產品建立在堅實的企業活力和大膽設想的基礎上, 以及對品質和可靠性執著追求的信念。高品質的產品, 一定會(huì )在您的生產事業上發揮很大的作用。

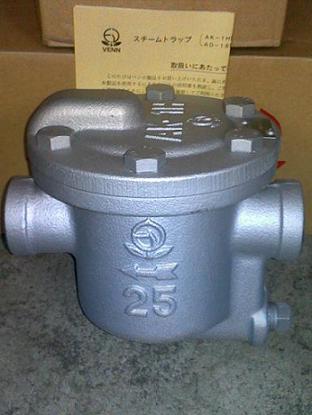

AK-1H 吊桶式疏水閥

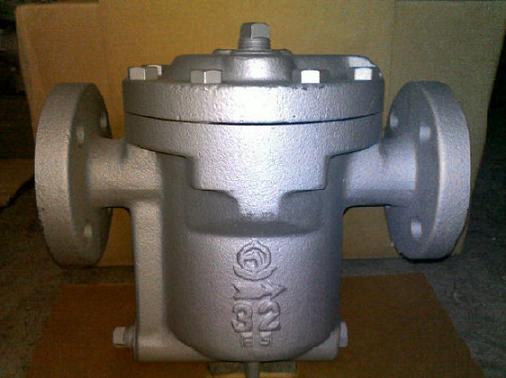

| | AK-2H 吊桶式疏水閥 | | 種 類7kg10kg口 徑15-25mm適用壓力0.35-7kg0.35-10kg適用溫度220℃以下閥體耐壓試驗水壓15kg接口JIS絲牙材質本閥：鑄鐵 閥體、閥座：不銹鋼 | | 種 類7kg10kg口 徑32-50mm 65-80mm32-50mm適用壓力0.2-7kg0.2-10kg適用溫度220℃以下接口10k 法蘭材質本閥：鑄鐵 閥體、閥座：不銹鋼本閥耐壓試驗水壓：20kg |
 | | 零部列表NO零部件名稱材質1主體FC202上蓋FC203閥體SUS3044閥座SUS3045墊圈C2680R6收集罐C122197收集罐墜FC208收集罐勾C2801P9鉚釘C1100W10控制桿C2801P11掛鉤C2801P12密封墊片 13桿棒SUS30414螺栓SS4115螺母C3604B16監視口SS4117彈簧墊圈SWRH18濾清器SUS304 |
| ■尺寸表 AK-1H (mm)口徑DL1L2GH重量(KG)151/21307672.568.52.7203/41488788744.42511849498815.8 | | ■尺寸表 AK-2H (mm)口徑LGH重量(KG)32280161882140290161882250290161882365480340160878048034016090 |
| 種類 | 壓力差kg口徑 | 0.35 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | | 7kg | 15 | 80 | 130 | 175 | 205 | 230 | 252 | 270 | 287 | - | - | - | | 20 | 175 | 260 | 340 | 398 | 444 | 485 | 522 | 555 | - | - | - | | 25 | 255 | 412 | 548 | 634 | 703 | 767 | 825 | 880 | - | - | - | | 10kg | 15 | 50 | 84 | 110 | 130 | 146 | 160 | 173 | 180 | 190 | 205 | 214 | | 20 | 80 | 130 | 175 | 205 | 230 | 252 | 270 | 287 | 305 | 320 | 335 | | 25 | 175 | 260 | 340 | 398 | 444 | 485 | 522 | 555 | 582 | 608 | 630 |
| 種類 | 壓力差kg口徑 | 0.02 | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 10 | | 0.2 | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | | 7kg | 32(11/4")-50(2") | 0.50 | 1.10 | 1.37 | 1.70 | 1.94 | 2.17 | 2.38 | 2.57 | 2.75 | - | - | - | | 65(21/2")-80(3") | 1.12 | 1.60 | 2.15 | 2.85 | 3.40 | 3.80 | 4.13 | 4.43 | 4.70 | - | - | - | | 10kg | 32(11/4")-50(2") | 0.50 | 0.75 | 0.95 | 1.20 | 1.40 | 1.57 | 1.74 | 1.87 | 2.00 | 2.12 | 2.24 | 2.35 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
